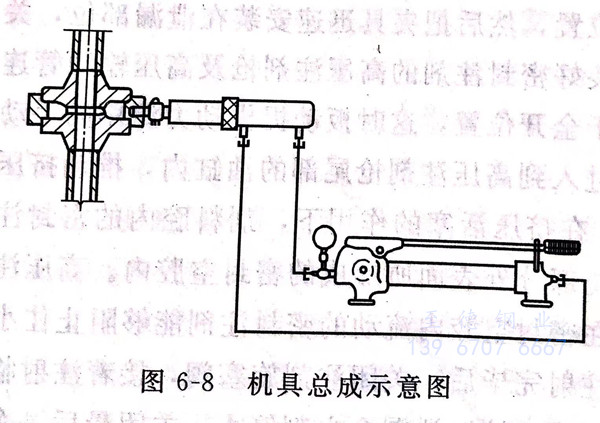

注劑式帶壓密封技術機具總成包括夾具、接頭、注劑旋塞閥、高壓注劑槍、快裝接頭、高壓輸油管、壓力表、壓力表接頭、回油尾部接頭、油壓換向閥接頭、手動液壓油泵等，如圖6-8所示。

 1. 高壓注劑槍

 高壓注劑槍是注劑式帶壓密封技術的專用器具。它的作用是將動力油管輸入的壓力油或螺旋力，通過槍的柱塞而轉變成注射密封注劑的強大擠壓推力，強行把槍前部劑料腔內的密封注劑注射到夾具與泄漏部位部分外表面所形成的密封空腔內，直到泄漏停止。

 根據高壓注劑槍活塞桿復位方式的不同可分為三種類型：手動復位式高壓注劑槍、油壓復位式高壓注劑槍、自動復位式高壓注劑槍。

  ①. 手動復位式高壓注劑槍

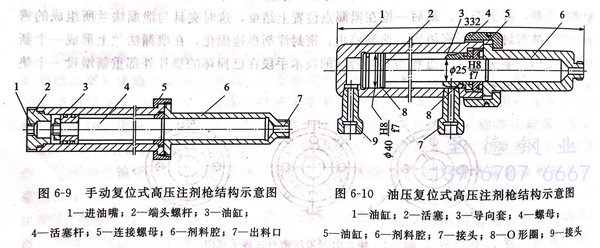

 其基本結構如圖6-9所示。工作過程是：從高壓輸油管輸出的壓力油經過進油嘴1進入油缸尾部，推動活塞桿4向前移動，使劑料腔6內的密封注劑受到強大的擠壓力，密封注劑經出料口7被強行擠出?；钊麠U將劑料腔內的密封注劑全部擠出后，設置在輸油系統上的壓力表指針會出現只升不降的趨勢，說明注劑行程已經結束，這時旋開手動液壓油泵的卸油閥，擰開高壓注劑槍的連接螺母5,用人力把活塞桿從劑料腔內拔出，再靠人力把活塞桿向油缸內壓，同時油缸內的油經來路退回到油泵的儲油筒內，這樣活塞桿就會重新回到非工作狀態。重新在劑料腔內裝填好密封注劑，擰上連接螺母，即可再次注射密封注劑。

 ②. 油壓復位式高壓注劑槍。其基本結構如圖6-10所示。

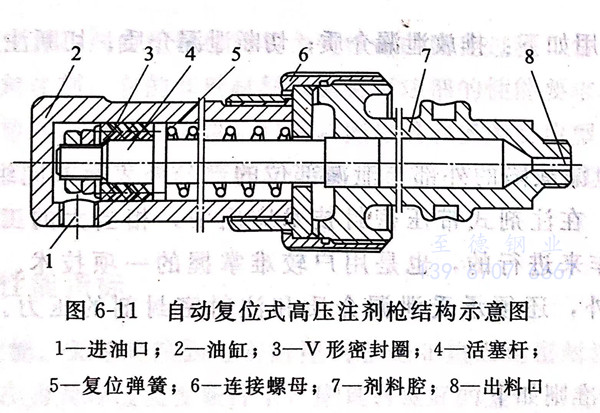

 ③.  自動復位式高壓注劑槍。其基本結構如圖 6-11 所示。

 2. 手動液壓油泵

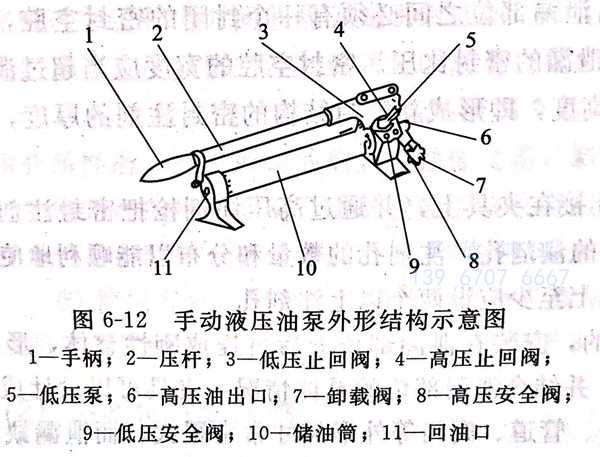

  手動液壓油泵是將手動的機械能轉換為液體的壓力能的一種小型液壓泵站，是注劑式帶壓密封技術的動力之源。手動液壓油泵所輸出的液壓油經高壓輸油管進人高壓注劑槍油缸尾部，推動柱塞向前移動，同時把劑料腔內的密封注劑注射到夾具與泄漏部位部分外表面所形成的密封空腔內，直到泄漏停止。圖6-12所示為手動液壓油泵外形結構示意圖。

 3. 注劑旋塞閥

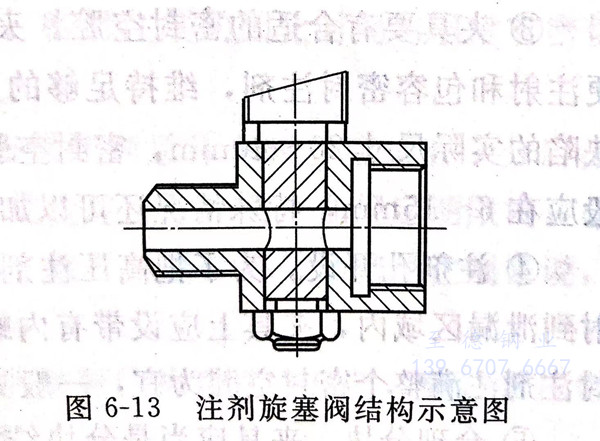

  注劑旋塞閥是將高壓注劑槍連接到夾具上的特殊閥門接頭。它的基本結構如圖6-13所示。這種注劑旋塞閥由兩部分組成：其一是閥芯，如圖6-14所示；其二為閥體，如圖6-15所示。

  注劑旋塞閥的作用如下：排放泄漏介質；切斷泄漏介質；切斷注劑通道。
