AST不銹鋼電解拋光管參數(shù)如下：

1. 尺寸范圍

 外徑：Φ14mm~φ256mm

 長(zhǎng)度：2m~12m

 交貨時(shí)鋼管兩端塞有堵頭。

 2. 鋼種

 可用所有標(biāo)準(zhǔn)不銹鋼來(lái)加工生產(chǎn)電解拋光管。

  選擇不銹鋼電解拋光管的鋼種時(shí)，首先應(yīng)考慮鋼管將要輸送介質(zhì)的腐蝕性以及其對(duì)表面光潔度的要求。不銹鋼電解拋光管當(dāng)然必須具有其特殊的特性，例如：耐腐蝕性、表面的光潔度和可加工性。

3. 用于熱交換器的不銹鋼電解拋光管傳熱性能的試驗(yàn)

  試驗(yàn)?zāi)康模?nbsp; 試驗(yàn)、研究鋼管表面由光潔程度而引起結(jié)垢后，對(duì)熱傳輸性能變化的影響。

  試驗(yàn)裝置：  采用強(qiáng)制循環(huán)蒸發(fā)器，工作液為黑色液體，含有55%~64%的固體，流動(dòng)速率1.0m/s或1.5m/s.

  試驗(yàn)用鋼管： 普通酸洗表面不銹鋼焊接管（Φ51x1.5)和電解拋光表面不銹鋼焊接管（Φ51x1.5).

  試驗(yàn)結(jié)論：    50個(gè)小時(shí)以后，酸洗表面的不銹鋼焊接鋼管開始結(jié)垢；200個(gè)小時(shí)以后，電解拋光表面不銹鋼焊接管仍然完好沒有結(jié)垢。

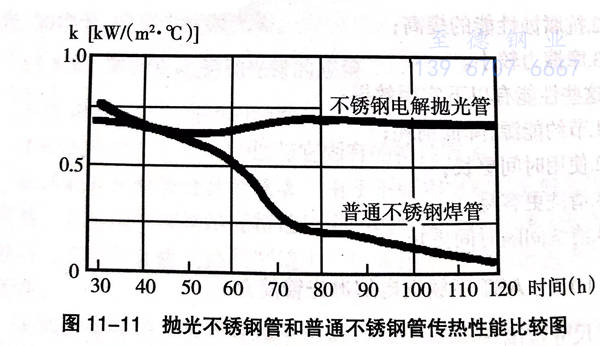

  拋光不銹鋼管和普通不銹鋼管傳熱性能比較見圖11-11(K值是測(cè)量熱傳性能的值）。

  圖11-11清楚地顯示出標(biāo)準(zhǔn)酸洗表面的不銹鋼焊接鋼管產(chǎn)生垢后，使K值惡化；還可以看出電解拋光表面的不銹鋼焊接管的K值，在整個(gè)測(cè)試中沒有顯著變化。

4. AST不銹鋼電解拋光管的應(yīng)用實(shí)例

  a. 硝酸銨的蒸發(fā)

  在挪威RJUKAN化工廠，有一套用于硝酸銨蒸發(fā)的設(shè)備，通過(guò)該設(shè)備蒸發(fā)干燥后的固體含量可從86%增加到99.5%.

  硝酸銨蒸發(fā)設(shè)備工作時(shí)，需要通入大量蒸汽，并且在運(yùn)轉(zhuǎn)一定時(shí)間后，管壁上就會(huì)產(chǎn)生以結(jié)垢形式存在的沉淀物，導(dǎo)致設(shè)備上的管道裂縫急劇上升。

  在1982年6月，該設(shè)備安裝了700根不銹鋼電解拋光管。從那以后，設(shè)備的蒸汽消耗量減少了，并且蒸發(fā)以后的產(chǎn)品變得更好和更均勻了。由于不需要經(jīng)常清洗結(jié)垢，即便清洗也簡(jiǎn)單易行，所以設(shè)備維護(hù)保養(yǎng)費(fèi)用減少了很多，經(jīng)濟(jì)效益十分顯著。

 b. 黑色液體蒸發(fā)器中的電解拋光管

在瑞典 PITEA的LOVHOLMEN是生產(chǎn)牛皮紙的工廠。從1983年的春天開始，在黑色液體蒸發(fā)器上使用了不銹鋼電解拋光管，此后，設(shè)備能力提高了，運(yùn)行費(fèi)用更低了，產(chǎn)品質(zhì)量更好了。
