管道的承插口連接又稱捻口，是把承插式管道的插口插人承口內(nèi)，在承口與插口之間的間隙內(nèi)加人填料，使之密實(shí)，并達(dá)到一定的強(qiáng)度，以達(dá)到密封壓力介質(zhì)的目的。承插連接的工序 一般分為管材檢查和接口前準(zhǔn)備、打麻絲（或橡膠圈）、打接口材料和養(yǎng)護(hù)等階段。

1. 承插口的接口形式

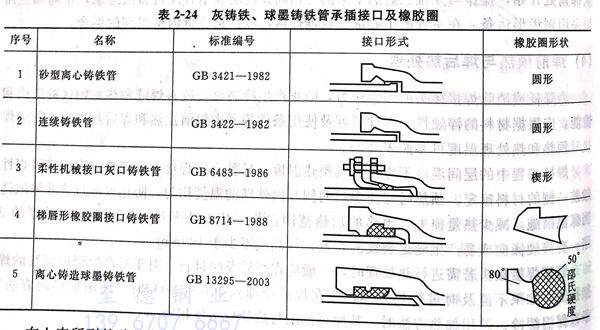

 鑄鐵管生產(chǎn)技術(shù)發(fā)展迅速，材質(zhì)由單一的灰口鑄鐵管發(fā)展到強(qiáng)度高、韌性好、耐腐蝕的球墨鐵管；接口形式也由單一的水泥類剛性連接發(fā)展到柔性連接?，F(xiàn)行灰鑄鐵、球墨鑄鐵管承插接口及橡膠圈見表 2-24 。

 在上表所列的砂型離心鑄鐵管和連續(xù)鑄鐵管的承插件接口中，除了使用橡膠密封圈以外，同時(shí)還廣泛使用瀝青油麻作為密封填料。

2. 接口前的準(zhǔn)備

   ①. 應(yīng)對管材和管件的外觀質(zhì)量進(jìn)行檢查，表面不得有裂紋，承口的內(nèi)工作面不得有油污、飛刺、鑄砂及凹凸不平的鑄瘤等缺陷；插口的外工作面應(yīng)光滑，不得有溝槽、凸脊 等缺陷，必要時(shí)加以修整。

   ②. 水泥宜采用32.5級(jí)硅酸鹽水泥。

   ③. 石棉應(yīng)采用機(jī)選4F級(jí)溫石棉。機(jī)選4F溫石棉基本上相當(dāng)于過去的4級(jí)石棉絨， 其纖維長度要求是：纖維長度4.75mm部分的篩余量為10%，纖維長度1. 40mm部分的 篩余量為70%，篩底量為20%。

   ④. 油麻是用線麻在5%的30號(hào)石油瀝青和95%的汽油溶劑中浸泡后風(fēng)干而成的，具有較好的耐腐蝕性。線麻的纖維要長、無皮質(zhì)、清潔、松軟、富有韌性。

   ⑤. 圓形橡膠圈的質(zhì)量應(yīng)符合國家現(xiàn)行標(biāo)準(zhǔn)的規(guī)定，并具有合格證。橡膠圈的拉斷強(qiáng) 度應(yīng)等于或大于16MPa，膠圈內(nèi)徑為管子外徑的0.85-0.9倍，套在管子插口端時(shí)，其 斷面壓縮率為40%~50%。

   ⑥. 承插連接只有在十分必要時(shí)才使用鉛接口。鉛接也叫青鉛接口，實(shí)際上就是純鉛。 鉛屬于有色金屬，銀白色，熔點(diǎn)只有327℃，質(zhì)軟，密度為11.344。鉛在空氣中因氧化而使表面發(fā)暗，故呈灰色，純鉛的牌號(hào)有Pb1~Pb6共6種，其含鉛量由99.994%逐步降至99.5%。承插連接一般使用Pb-6牌號(hào)的鉛，而不必要求過高的純度，但不能使用鉛銻合金（俗稱硬鉛)。

3. 承插連接的操作

  ①. 油麻與膠圈

    油麻、膠圈是承插接口的內(nèi)層填料。將油麻擰成直徑為接口間隙1.5倍的麻辮，長度比管子外徑周長長100～150mm。油麻辮在接口下方開始逐漸塞入承插口的間隙內(nèi)，每圈首尾搭接50～100mm，一般嵌塞油麻辮兩圈，并依次用麻鑿打?qū)崳盥樯疃燃s為承口深度的1/3。

   當(dāng)管徑等于或大于300mm時(shí)，可用膠圈代替麻辮。對于有凸臺(tái)的插口（砂型鑄鐵管八膠圈應(yīng)捻至凸臺(tái)處；對于無凸臺(tái)的插口（連續(xù)鑄鐵管、膠圈應(yīng)捻至距邊緣10～20mm處。捻入膠圈時(shí)應(yīng)使其均勻滾動(dòng)到位，防止扭曲或產(chǎn)生“麻花”疙瘩。如采用青鉛接口，為防止高溫鉛液把膠圈燙壞，必須在捻入膠圈后再捻打1～2圈油麻。

  ②. 石棉水泥接口

   石棉水泥接口是傳統(tǒng)的承插接口方式，材料的重量配合比為石棉水泥為3：7。石棉與水泥攪拌均勻后，再加入總重量10%～12%的水，拌成潮潤狀態(tài)，能用手捏成團(tuán)而不松散，扔在地上即散為合適。拌好的石棉水泥填料應(yīng)在1小時(shí)內(nèi)用完。

   操作時(shí)用拌好的石棉水泥填料填塞到已打好油麻或橡膠圈的承插口間隙里。當(dāng)管徑小于300mm時(shí)，釆用“三填六打”法，即每填塞一層打?qū)崈杀椋粋€(gè)接口共填三層打六遍。管徑大于300mm時(shí)，采用“四填八打”法。最后捻打至表面呈鐵青色，且發(fā)出金屬聲響為止。

 ③. 自應(yīng)力水泥接口

  自應(yīng)力水泥接口的材料是自應(yīng)力水泥與粒徑為0.5～2.5mm經(jīng)過篩選和水洗的純凈中砂，重要配合比為水泥：砂：水為1 : 1 ：（0.28～0.32)。自應(yīng)力水泥屬于膨脹水泥的一種，因此，自應(yīng)力水泥接口也稱為膨脹水泥接口。拌好的自應(yīng)力水泥砂漿要分三次填入已打好油麻或橡膠圈的承插接口內(nèi)，每填一層都要用灰鑿搗實(shí)，最后一次搗至出漿為止，然后抹光考面。不要像捻石棉水泥口一樣用手錘擊打。這種接口最怕在12小時(shí)以內(nèi)觸動(dòng)，因此在實(shí)施操作以前，一定要把管子穩(wěn)固好。施工完畢后，要在承口外邊抹上黃泥，澆水養(yǎng)護(hù)3天。有條件時(shí)，可在接口完成12小時(shí)后向管道內(nèi)充水養(yǎng)護(hù)，但水壓不能超過0.1MPa。

  自應(yīng)力水泥很容易受潮而影響質(zhì)量，因此在訂貨時(shí)一定要落實(shí)使用時(shí)間，確保水泥在出廠后3個(gè)月以內(nèi)使用。對于出廠日期不明的水泥，使用前應(yīng)做膨脹性試驗(yàn)，通常采用的簡便辦法是將拌和好的自應(yīng)力水泥灌人玻璃瓶中，放置24小時(shí)，如果玻璃瓶被脹破，說明自應(yīng)力水泥有效。

  在操作中要注意的是，拌和好的自應(yīng)力水泥砂漿應(yīng)在半小時(shí)內(nèi)用完，隨用隨拌。

 ④. 石膏氯化鈣水泥接口

  石膏氯化鈣水泥接口材料的重量配合比為水泥：石膏粉：氯化鈣二10：1 ： 0.5水占水泥重量的20%,三種材料中，水泥起強(qiáng)度作用，石膏粉起 膨脹作用，氯化鈣則促使速凝快干。水泥可采用32，5級(jí)硅酸鹽水泥，石膏粉的粒度應(yīng)能通過200目的紗網(wǎng)。

   操作時(shí)，先把一定重量的水泥和石膏粉拌勻，把氯化鈣粉碎溶于水中，然后與干料拌和，并搓成條狀填人已打好油麻或橡膠圈的承插接口中，并用灰鑿搗實(shí)、抹平。由于石膏的終凝時(shí)間不早于6min，并不遲于30min，因此，拌和好的填料要在內(nèi)用完，要求操作十分迅速。

 ⑤. 水泥接口

  水泥接口也就是純水泥接口，這種接口方法是只用水泥加適量的水拌和，不用添加其他材料。水泥宜采用32.5級(jí)硅酸鹽水泥，水與水泥的重量比為 1 : 10，操作方法與石棉水泥接口基本相同。這種接口方法不宜大面積采用，質(zhì)量不及石棉水泥接口，只適用于施工條件受到限制時(shí)少量使用在工作壓力不高的情況下。

 ⑥. 柔性接口

  給水鑄鐵管的柔性接口形式見表 2-25的序號(hào) 3~5，其中3是老式的柔性機(jī)械接口，但應(yīng)用較少，序號(hào)4~5采用梯唇形和T形橡膠圈。柔性接口完全靠 橡膠圈達(dá)到承插接口的密封，不使用水泥之類的填料。橡膠圈均由管材生產(chǎn)廠家配套供應(yīng)，施工時(shí)，可先在插口端涂上肥皂水，然后套上橡膠圈，插人承口時(shí)可使用鏈?zhǔn)绞掷?蘆進(jìn)行牽引，使之進(jìn)入承口，達(dá)到密封接口的目的。

 ⑦. 青鉛接口

  給水承插鑄鐵管采用青鉛接口已經(jīng)有很長的歷史了，其突出的優(yōu)點(diǎn)是 接口強(qiáng)度高，耐振性能好，施工完畢可立即通水，通水后如有滲漏可進(jìn)行捻打。但這種接口方式成本高，操作較復(fù)雜，只有在搶修等特殊情況下采用。

  青鉛接口的施工首先要打承口深度一半的油麻，然后用卡箍或涂抹黃泥的麻辮封住承口，并在上部留出澆注口。青鉛接口通常用牌號(hào)的青鉛，在鉛鍋內(nèi)加熱熔化至表面呈紫紅色，鉛液表面的雜質(zhì)應(yīng)在澆注前除去。向承口內(nèi)灌鉛使用的容器應(yīng)進(jìn)行預(yù)熱，以免用時(shí)影響鉛液的溫度或黏附鉛液。向承口內(nèi)澆注鉛液應(yīng)徐徐進(jìn)行，使承口中的空氣能從澆注口排出。一個(gè)接口要一次完成，不要中斷。待鉛液凝固后，即可拆除卡箍或麻辮，再用捻鑿打?qū)?，直到表面打出金屬光澤并凹入承?2~3mm。

  青鉛接口操作過程中要防止鉛中毒。在澆注鉛液前，承插口內(nèi)不能有積水，否則會(huì)引起爆炸，發(fā)生燙傷事故?？傊嚆U接口必須要由有實(shí)際操作經(jīng)驗(yàn)的技工來進(jìn)行示范或指導(dǎo)，不能單憑書面或口頭交底來操作。

 ⑧. 接口養(yǎng)護(hù)

   除了柔性接口和青鉛接口以外，以水泥為主要材料的各類剛性接口在施工完畢后都需要養(yǎng)護(hù)。養(yǎng)護(hù)的方法是在接口處用黃泥或纏草繩，并在3天內(nèi)不斷澆水，使其保持濕潤。當(dāng)天氣燥熱或晝夜溫差較大時(shí)，應(yīng)用草袋等物覆蓋承口。石棉水泥和純水泥接口在24小時(shí)后可以通水，自應(yīng)力水泥接口在12小時(shí)后可以通水，石膏氯化鈣水泥接口在8小時(shí)后可以通水。如果進(jìn)行壓力試驗(yàn)，最好在接口養(yǎng)護(hù)3天之后進(jìn)行。
