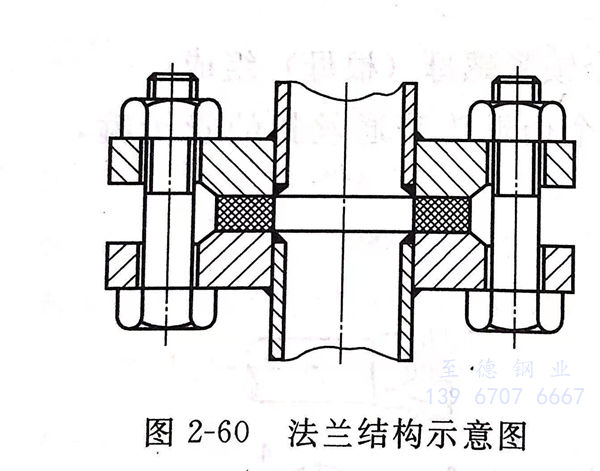

管法蘭是為了滿足生產工藝的要求，或者制造、運輸、安裝檢修的方便而采用的一組帶有均布螺栓孔圓盤的一種可拆的密封連接形式。法蘭密封形式一般是依靠其連接螺栓所產生的預緊力，通過各種固體墊片或液體墊片達到足夠的工作密封比壓，來阻止被密封流體介質的外泄，屬于強制密封范疇，如圖2-60所示。

  我國國標GB/T 9112-2000《鋼制管法蘭，類型與參數》規定了鋼制管法蘭的類型與參數。鋼制管法蘭的類型與參數包括公稱壓力、公稱尺寸與鋼管外徑、法蘭類型及其適用范圍和密封形式及代號。

1. 公稱壓力

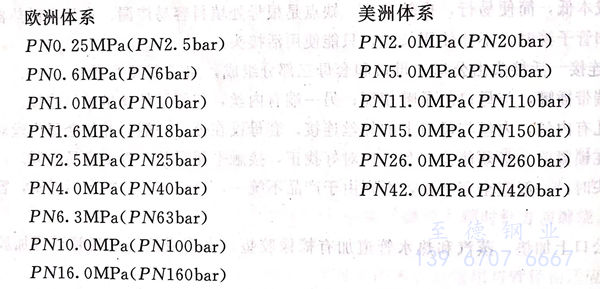

  我國目前采用的是歐洲管法蘭體系和美洲管法蘭體系的15個公稱壓力等級。在管道工程圖中選用歐洲體系的較多，但進口項目圖紙中各種體系都會涉及到，要注意區分和識別。兩個體系的公稱壓力等級用PN標記如下:

2. 公稱尺寸與鋼管外徑

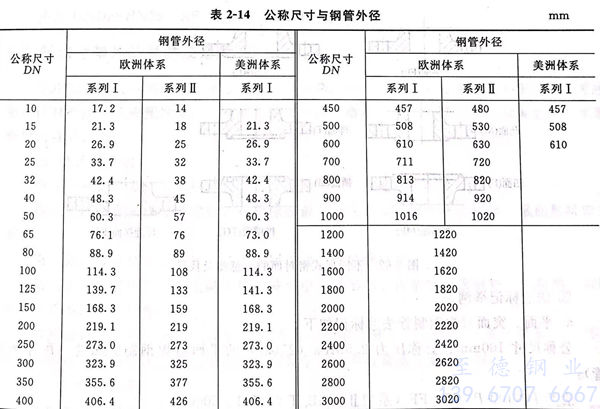

 我國選用的鋼管外徑為Ⅰ、Ⅱ兩個系列，系列Ⅰ為國際通系列（俗稱英制管）；系列E為國內常用系列（俗稱米制管）。兩個體系管法蘭的公稱尺寸和鋼管外徑應符合表2-14的規定。

 3. 法蘭類型

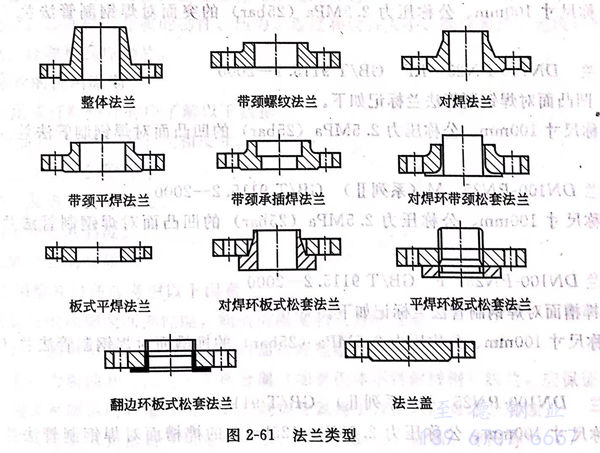

 法蘭類型應符合圖2-61的規定。

 4. 密封面形式及代號

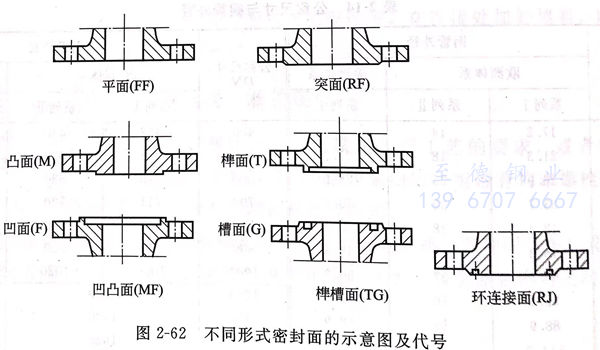

 法蘭的密封面形式及代號應符合圖2-62的規定。

 5. 法蘭標記方式

 ①. 法蘭應按公稱尺寸、公稱壓力、密封面形式代號、螺紋特性代號或配用的鋼管系列代號（配用米制管代號為“系列II”，配用英制管不標記）及標準編號進行標記。

 ②. 法蘭密封面的形式代號應符合GB/T 9112-2000《鋼制管法蘭類型與參數》的規定。

 ③. 法蘭標記舉例

   a. 平面、突面對焊鋼制管法蘭標記如下。

    公稱尺寸100mm、公稱壓力2.5MPa(25bar)的平面對焊鋼制管法蘭（配用米制管）：法蘭DN100-PN25 FF(系列II)GB/T 9115.1-2000

    公稱尺寸100mm、公稱壓力2.5MPa(25bar)的突面對焊鋼制管法蘭（配用英制管）：法蘭 DN100-PN25 RF GB/T 9115.1-2000

   b. 凹凸面對焊鋼制管法蘭標記如下。

    公稱尺寸100mm、公稱壓力2.5MPa(25bar)的凹凸面對焊鋼制管法蘭（配用米制管）：法蘭DN100-PN25 M(系列II)GB/T 9115.2-2000

    公稱尺寸100mm、公稱壓力2.5MPa(25bar)的凹凸面對焊鋼制管法蘭（配用英制管）： 法蘭DN100-PN25 F GB/T 9115.2-2000

 c. 榫槽面對焊鋼制管法蘭標記如下。

    公稱尺寸100mm、公稱壓力2.5MPa(25bar)的榫槽面對焊鋼制管法蘭（配用米制管）： 法蘭 DN100-PN25 T(系列II)GB/T 9115.3-2000

   公稱尺寸100mm、公稱壓力2.5MPa(25bar)的榫槽面對焊鋼制管法蘭（配用英制管）：法蘭DN100-PN25 G GB/T 9115.3-2000

  d. 平面、突面對焊鋼制管法蘭蓋標記如下。

    公稱尺寸100mm、公稱壓力2.5MPa(25bar)的平面對焊鋼制管法蘭蓋：法蘭DN100-PN25 FF GB/T 9123.1-2000

    公稱尺寸100mm、公稱壓力2.5MPa(25bar)的突面對焊鋼制管法蘭蓋：法三DN100N25 KF GB/T 9123. 1-2000
