1. 卷邊圈制作方法

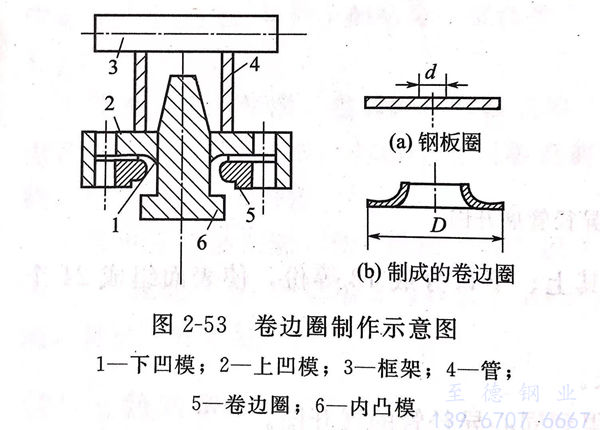

  如圖2-53所示，將鋼板圈置于上下凹模之間，內凸模在外力的作用下將鋼板圈壓成卷邊圈。施力的機具可采用液壓千斤頂。當鋼板厚為3mm時（材質為1Cr18Ni9Ti),100kN(10t)的液壓千斤頂可制作公稱尺寸DN25mm的卷邊圈；當板厚3.5mm時，500kN(50t)液壓千斤頂可制作公稱尺寸DN50mm的卷邊圈；當板厚4mm時，1000kN（100t)液壓千斤頂可制作公稱尺寸DN80mm的卷邊圈。

圖 53.jpg


在加工鋼板圈時，應使其內徑與管子外徑的比為（1:2.1)~(1:2.2)。



 2. 卷邊短管的制作



圖 54.jpg

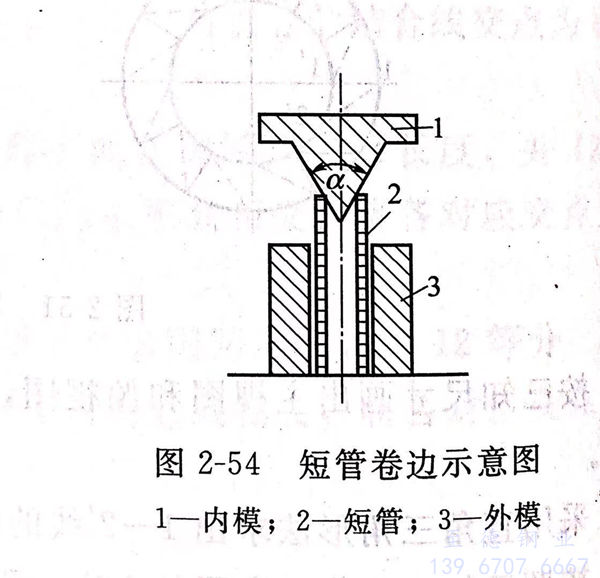

  短管卷邊可采用電動卷邊機，其制作方法如圖2-54所示。內模的角度a有45°、90°、125°、180°四種。在管子上卷邊時，內模（中碳鋼制成）更換4次，沖壓即成。短管卷邊比鋼圈卷邊麻煩些，但安裝方便。卷邊圈與管道焊接時，常因焊縫高度較大，焊后要進行加工，否則會造成卷邊圈與鋼法蘭接觸不緊密的缺陷。
