浙江至德鋼業有限公司為您介紹等徑不銹鋼三通、異徑三通、直角三通、斜角三通及Y型三通的生產工藝與技術方法。

一、焊接三通展開圖

1. 等徑直角三通展開圖

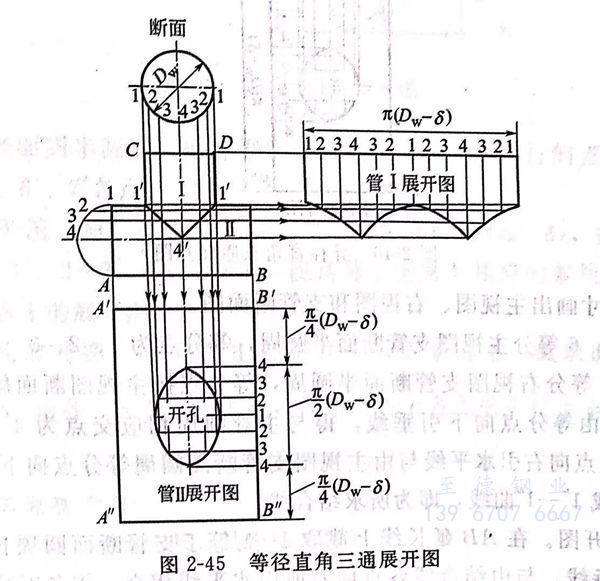

  圖2-45為等徑直角三通展開圖，其作圖步驟如下。

 ①. 按已知尺寸畫出主視圖和斷面圖，由于兩管直徑相等，其結合線為兩管邊線交點與軸線交點的連線，可直接畫出。

 ②. 6等分管Ⅰ斷面半圓周，等分點為1、2、3、4、3、2、1.由等分點引下垂線，得與結合線1'-4'-1'交點。

 ③. 畫管Ⅰ展開圖。在CD延長線上取1-1等于管Ⅰ斷面圓周長度，并12等分。由各等分點向下引垂線，與由結合線各點向右所引的水平線相交，將各對應交點連成曲線，即得所求管Ⅰ展開圖。

 ④. 畫管Ⅱ展開圖。在主視圖正下方畫一長方形，使其長度等于圓管斷面周長，寬等于主視圖AB。在B'B”線上取4-4等于斷面1/2圓周。6等分4-4,等分點為4、3、2、1、2、3、4,由各等分點向左引水平線，與由主視圖結合線各點向下所引的垂線相交，將各對應交點連成曲線，即為管I開孔實形。A'B'B"A”即為所求管Ⅱ展開圖。

 ⑤. 等徑三通展開圖壁厚處理 因?yàn)榈葟饺ǖ倪B接不管是正交還是斜交，結合線的投影都是直線，因此都按外徑放樣，開孔的展開也按外徑計算。

 2. 異徑直角三通展開圖

  圖2-46為異徑直角三通展開圖，其作圖步驟如下。

  ①. 按已知尺寸畫出主視圖、右視圖和支管斷面圖。

  ②. 求結合線。6等分主視圖支管斷面半圓周，等分點為1、2、3、4、3、2、1,由等分點引下垂線；6等分右視圖支管斷面半圓周，等分點按主視圖斷面旋轉90°,為4、3、2、1、2、3、4,由等分點向下引垂線，得與主管圓周相應交點為4'、3'、2'、1'、2'、3'、4'.再由各交點向右引水平線與由主視圖支管斷面圓周等分點向下所引的垂線相交，將各對應交點連成1"-1”曲線，即為所求結合線。

 ③. 畫支管展開圖。在AB延長線上截取1-1等于支管斷面圓周長度，并12等分。由等分點向下引垂線，與由結合線各點向右所引水平線相交，將各對應交點連成光滑曲線，即得支管展開圖。

  ④. 畫主管展開圖。在CD、EF向下的延長線上作一矩形，使其長等于主管斷面圓周長，由中點1'向上和向下對稱截取與右視圖中12、23、34弧長相等的線段，得出各點向左引水平線，與由主視圖結合線各點向下所引垂線相交的交點，將對應交點連成光滑曲線，即得主管開孔實形，D'F'F"D"即為主管展開圖。

  ⑤. 異徑三通壁厚處理。不鏟坡口的異徑三通，支管按內徑放樣，主管按內徑放樣。如果管壁較厚，支管要求兩面有坡口時，則按中徑放樣，而主管按外徑放樣，但不管支管按內徑或中徑放樣，支管展開長度則按成品管或卷板管來確定。主管切孔的展開長度按外徑確定。

 3. 等徑斜三通展開圖

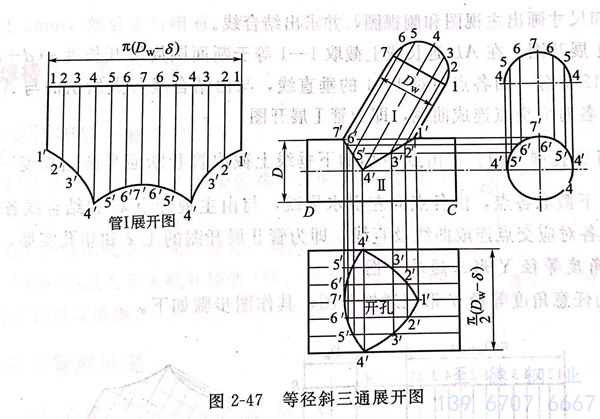

 圖2-47為等徑斜三通展開圖，其作圖步驟如下。

 ①. 按已知尺寸畫出主視圖和斷面圖。

 ②. 直接畫出等徑斜三通管的結合線。

 ③. 6等分支管斷面圓半圓周，由各等分點引與支管中心線平行的直線，交結合線于1'、2'、3'、4'、5'、6'、7各點。

 ④. 畫管Ⅰ的展開圖。畫一水平線1-1等于斷面圓周長，并12等分；由各等分點引下垂線1-1'、2-2'、···、1-1',使其等于支管上相應的素線長度；用光滑曲線連接各點，即得管Ⅰ的展開圖。

 ⑤. 畫管Ⅱ開孔展開圖。在由管Ⅱ右端點所引下垂線上，截取斷面圓半圓周長并6等分，由各點向左引水平線，與結合線上各點所引的下垂線相交，將各對應相交點連成曲線，即為管Ⅱ開孔實形。

 4. 異徑斜交三通展開圖

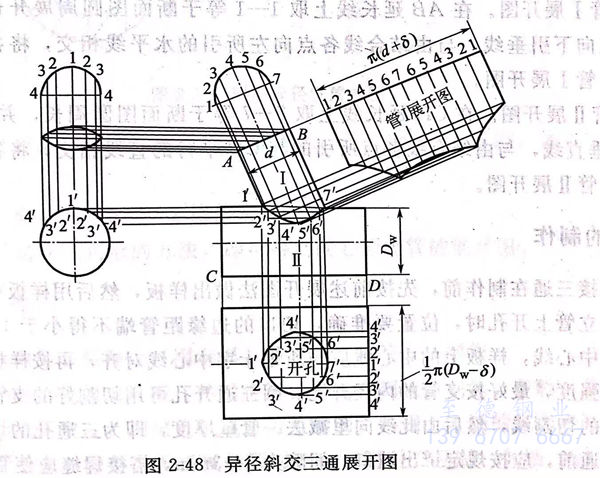

 圖2-48為異徑斜交三通展開圖，其作圖步驟如下。

 ①. 按已知尺寸畫出主視圖和側視圖，并求出結合線。

 ②. 畫管Ⅰ展開圖。在AB延長線上截取1-1等于斷面圓周展開長度，并12等分，由各點引對1-1的垂直線，與由結合線各點所引的與AB平行的直線相交，將各對應交點連成曲線，即為管Ⅰ展開圖。

 ③. 畫管Ⅱ開孔展開圖。在由點D引的下垂線上截取管Ⅱ斷面半圓周長度并由中點1'上下截取各點，由各點向左引水平線，與由主視圖點C和結合線各點所引下垂線相交，將各對應交點連成曲線及直線，即為管Ⅱ展開圖的1/2和切孔實形。

 5. 任意角度等徑Y(jié)型三通展開圖

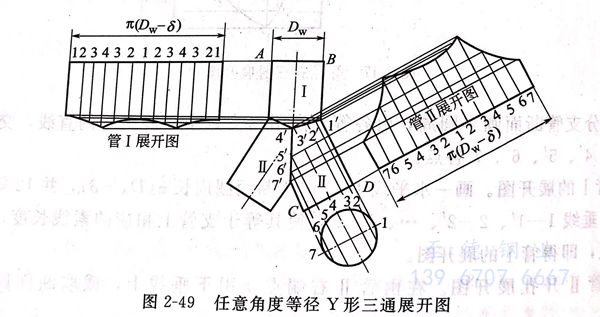

 圖2-49為任意角度等徑Y(jié)形三通展開圖，其作圖步驟如下。

 ①. 按已知尺寸畫出主視圖和斷面圖。

 ②. 將斷面圖半圓周分成6等份，等分點為1、2、3、··、7.由各等分點向上引管Ⅱ中心線的平行線，與管I的結合線交點為1'、2'、3'、4',與管Ⅱ的結合線交點為4'、5'、6'、7'.

 ③. 畫管Ⅰ展開圖。在AB延長線上取1-1等于斷面圖圓周展開長度，并12等分，由各等分點向下引垂線，與由結合線各點向左所引的水平線相交，將各對應交點連成曲線，即得出管Ⅰ展開圖。

 ④. 畫管Ⅱ展開圖。在CD延長線上取7-7等于斷面圖圓周長，并12等分，由各點引7-7的垂直線，與由結合線各點所引的與CD平行的直線相交，將各對應交點連成曲線，即得出管Ⅱ展開圖。

二、不銹鋼三通的制作

  各種焊接不銹鋼三通在制作前，先按前述展開圖法做出樣板，然后用樣板在主管和支管上劃線切割。在立管上開孔時，位置要準確，切口的邊緣距管端不得小于100mm;在確定位置劃出十字中心線，樣板上的中心線應與所劃十字中心線對齊，再按樣板劃線切割。為了提高三通的強度，最好按支管的內徑開孔。圓三通開孔可用切割好的支管直接扣在主管上劃出三通孔的切割線，然后由此線向里減去一管壁厚度，即為三通孔的切割線。

  組對不銹鋼三通前，應按規定鏟出坡口，間隙為2~3mm,搭接焊縫應使管壁緊靠，其間隙不得大于1.5mm,然后進行組對、焊接，其方法同前。
