1. 管道介質類別代號

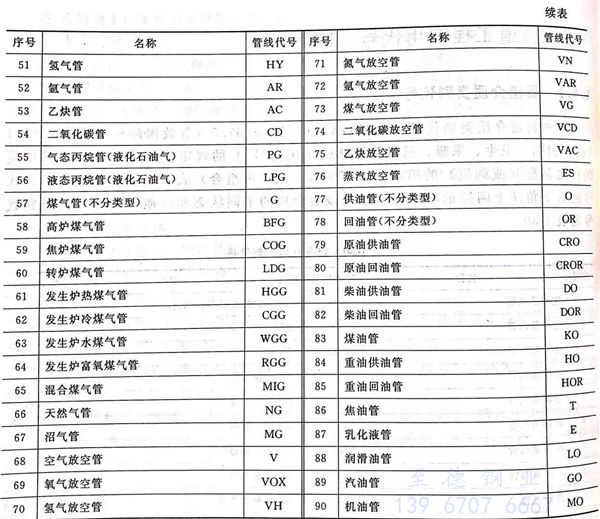

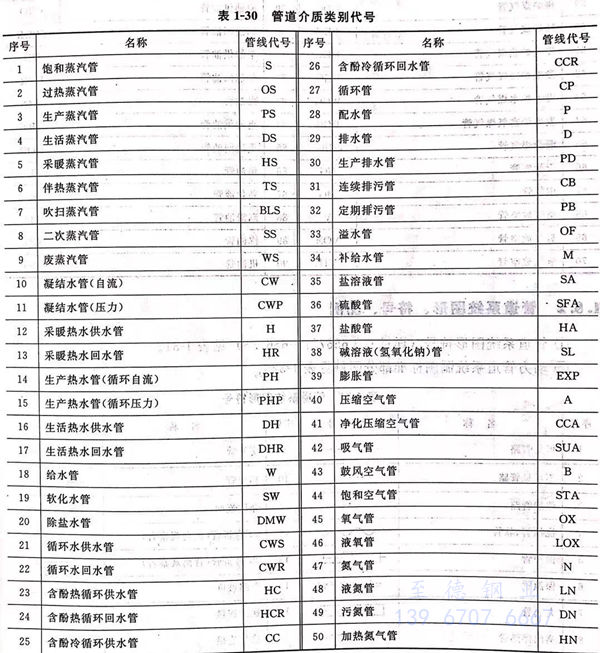

各種管道介質類別代號可參照GB 6567.1~6567.5(等效國際標準 ISO 4067/1《技術制圖－衛生、采暖、通風及管路輸送用符號》）的規定，管路介質代號用相應的英語名稱（或詞組）的第一位大寫字母（或字母組合）表示，必要時可在類別代號的右下角注上阿拉伯?dāng)?shù)字，以區別該類介質的不同狀態和性質。管道介質類別代號見表1-30。
2. 管道系統圖形、符號、圖例

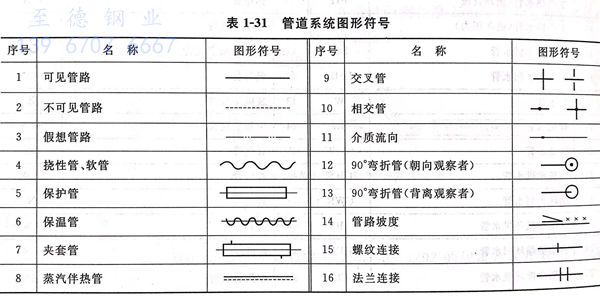

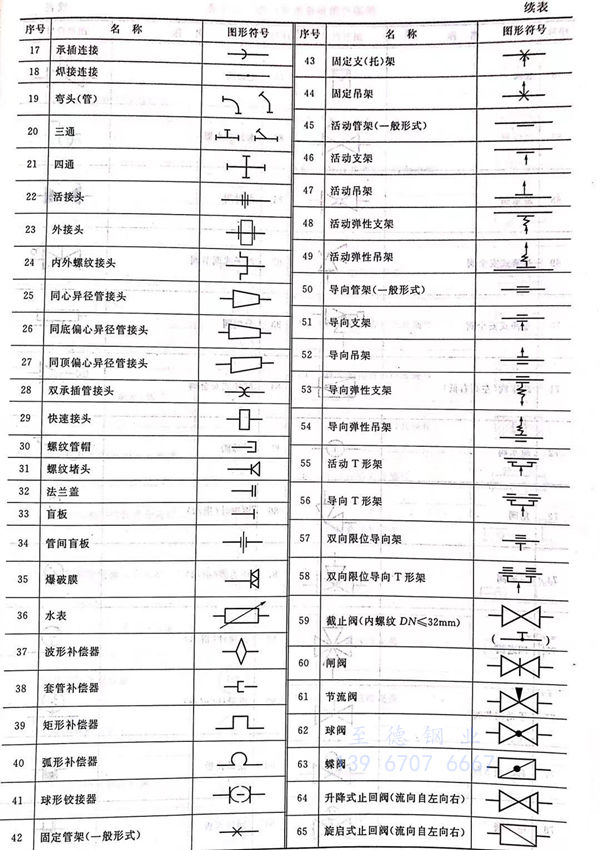

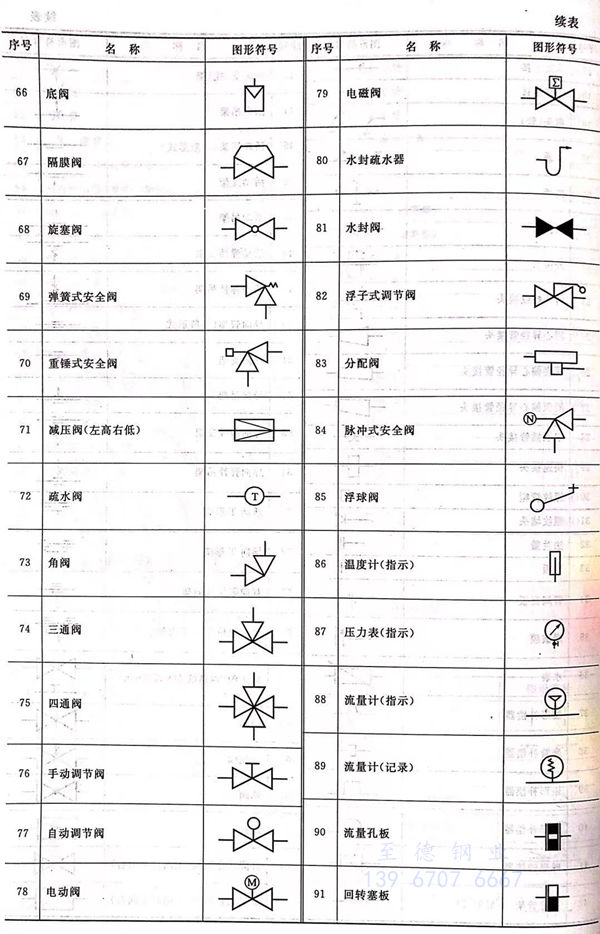

①. 管道系統圖形符號（詳見 GB 6567.1~6567.5）見表 1-31。

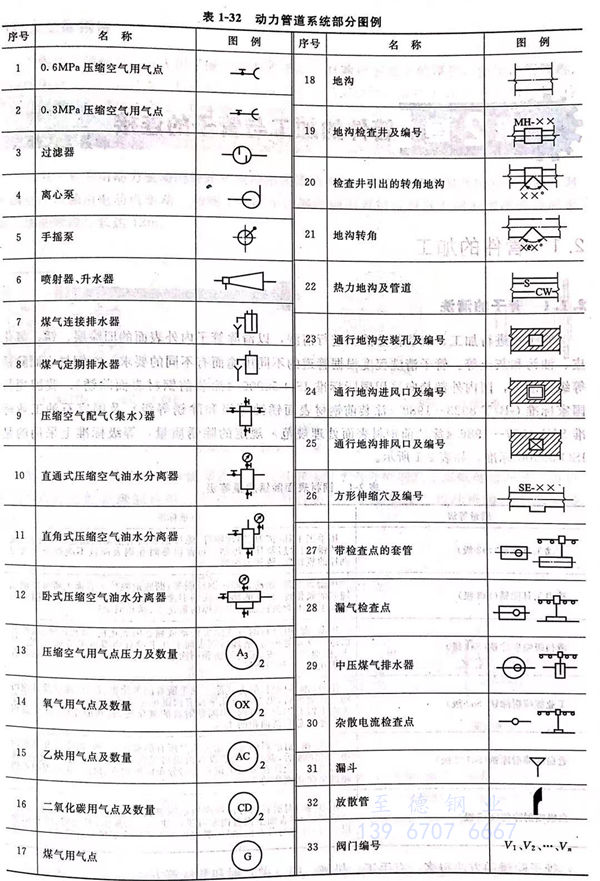

②. 動力管道系統制圖標準部分圖例見表 1-32 。
