一、基本識別色

1. 識別色規定

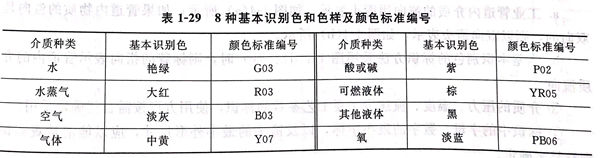

 根據管道內物質的一般性能分為8類，并相應規定了8種基本識別色和相應的顏色標準編號及色樣，如表1-29所示。

2. 基本識別色標識方法

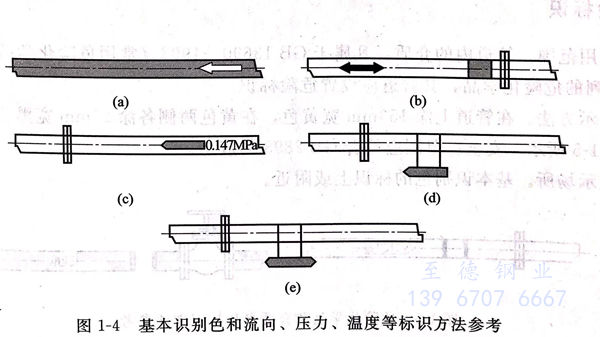

  工業管道的基本識別色標識方法，應從以下5種方法中選擇，如圖1-4所示，說明如下。

  ①. 管道全長上標識。

  ②. 在管道上以寬為 150mm 的色環標識。

 ③. 在管道上以長方形的識別色標牌標識。

 ④. 在管道上以帶箭頭的長方形識別色標牌標識。

 ⑤. 在管道上以系掛的識別色標牌標識。

 ⑥. 當采用圖1-4(b)~(e)所示方法時，兩個標識之間的最小距離應為10m.

 ⑦. 圖1-4(c)~(e)的標牌最小尺寸應以能清楚觀察識別色來確定。

 ⑧. 當管道采用圖1-4(b)~(e)所示方法時，其標識的場所應該包括所有管道的起點，終點、交叉點、轉彎處、閥門和穿墻孔兩側等的管道上和其他需要標識的部位。

二、識別符號

工業管道的識別符號由介質名稱、流向和主要工藝參數等組成，其標識應符合下列要求。

 ①. 介質名稱的標識。

  a.用介質全稱標識。例如氮氣、硫酸、甲醇。

   b.用化學分子式標識。例如N₂、H₂SO₄、CH₃OH.

②. 介質流向的標識。

  a. 工業管道內介質的流向用箭頭表示，如圖1-4(a)所示；如果管道內物質的流向是雙向的，則以雙向箭頭表示，如圖1-4(b)所示。

  b. 當基本識別色的標識方法采用圖1-4(d)、（e)時，則標牌的指向表示管道內的介質流向。

 ③. 介質的壓力、溫度、流速等主要工藝參數的標識，使用方可按需自行確定采用。

 ④. 標識中的字母、數字的最小字體，以及箭頭的最小外形尺寸，應以能清觀察識別符號來確定。

三、安全標識

 1. 危險標識

   ①. 適用范圍

   管道內的介質，凡屬于GB 13690-1992《常用危險化學品的分類及標志》中所列的危險化學品，其管道應設置危險標識。

   ②. 表示方法

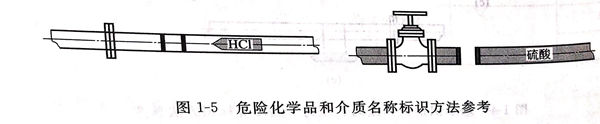

   在管道上涂150mm寬黃色，在黃色兩側各涂25mm寬黑色的色環或色帶，如圖1-5所示。安全色范圍應符合GB2893的規定。

   ③. 表示場所

   基本識別色的標識上或附近。

 2. 消防標識

 工業生產中設置的消防專用管道應遵守GB 13495-1992的規定，并在管道上標識“消防專用”識別符號。
