一、管道元件公稱尺寸 DN
管道元件公稱尺寸DN應符合GB/T1047-2005《管道元件DN(公稱尺寸）的定義和選用》的規定。GB/T1047-2005適用于使用DN標識的相關標準中規定的管道元件。（也可以使用與該標準不同的其他標識尺寸方法，例如螺紋、壓配、承插焊或?qū)付说墓艿涝?，或用NPS(公稱管子尺寸）、OD(外徑）、ID(內徑）或G(管螺紋尺寸標記）等標識的管道元件。）
1. 定義
DN是指用于管道系統元件（包括法蘭及墊片等零件）。的字母和數字組合的尺寸標識。它由字母DN和后跟無因次的整數數字組成。這個數字與端部連接的內徑或外徑（用單位mm表示）等特征尺寸直接相關。（1. 除在相關標準中另有規定，字母DN后面的數字不代表測量值，也不能用于計算目的。 2. 采用DN標識系統的那些標準，應給出與管道元件的尺寸的關系，例如DN/OD或DN/ID。）
2. DN 系列

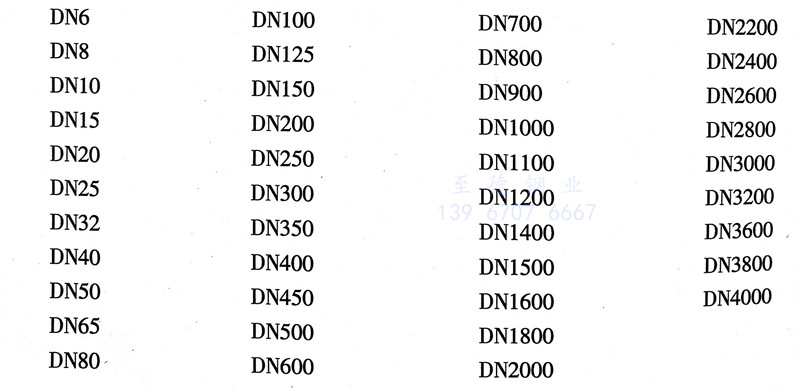

優先選用的 DN 數值如下：
二 、管道元件公稱壓力 PN
管道元件公稱壓力PN應符合GB/T1048-2005《管道元件PN(公稱壓力）的定義和選用》的規定。該標準適用于使用PN標識的相關標準中規定的管道元件。
1. 定義
PN是指與管道系統元件（包括法蘭及墊片等零件）的力學性能和尺寸特性相關、用于參考的字母和數字組合的標識，它由字母PN和后跟量綱一的數字組成。
注：a. 字母PN后跟的數字不代表測量值，不應用于計算目的，除非在有關標準中另有規定。
b. 除與相關的管道元件標準有關聯外，術語PN不具有意義。
c. 管道元件許用壓力取決于元件的PN數值、材料和設計以及允許工作溫度。許用壓力在相應標準的壓力－溫度等級表中給出。
d. 具有同樣PN和DN數值的所有管道元件同與其相配的法蘭或法蘭管件應具有相同的配合尺寸。
2. PN系列

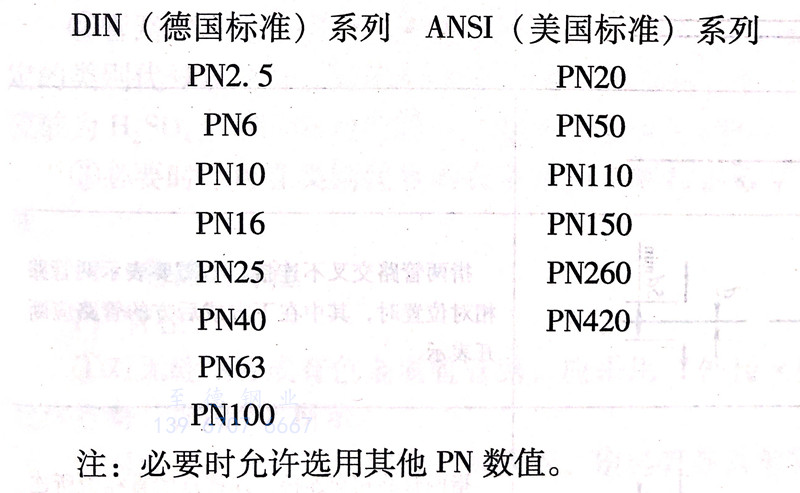

PN 數值應從以下系列選擇 ：
三、管路系統的圖形符號
1. 管路

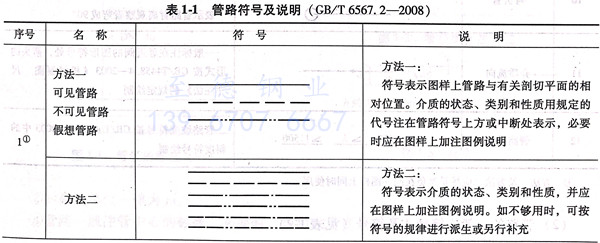

A. 管路符號及說明（見表 1-1 ）

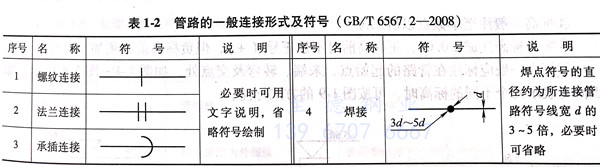

B. 管路的一般連接型式及符號（見表 1-2）
C. 管路中常用介質的類別代號
①. 管路中常用介質的類別代號見表 1-3
②. 管路中其他介質的類別代號用相應的英語名稱的第一位大寫字母表示，如與1條中規定的類別代號重復時，則用前兩位大寫字母表示。也可采用該介質化合物化學式符號（如硫酸為 H2O4）或國際通用代號（如聚氯乙烯為 PVC）表示其類別。
③. 必要時，可在類別代號的右下角注上阿拉伯數字，以區別該類介質的不同狀態和性質。
D. 管路的標注
a. 管徑

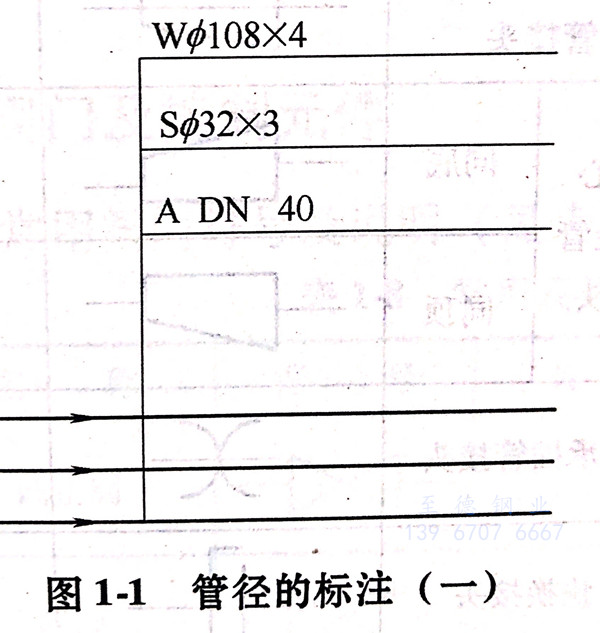

①. 對無縫鋼管或有色金屬管管路，應采用“外徑x壁厚”標注，如φ108x4,其中Φ 允許省略，如圖1-1所示。
②. 對輸送水或煤氣的鋼管、鑄鐵管、塑料管等其他管路應采用公稱通徑“DN”標注，如圖1-1及圖1-2所示。
b. 標高

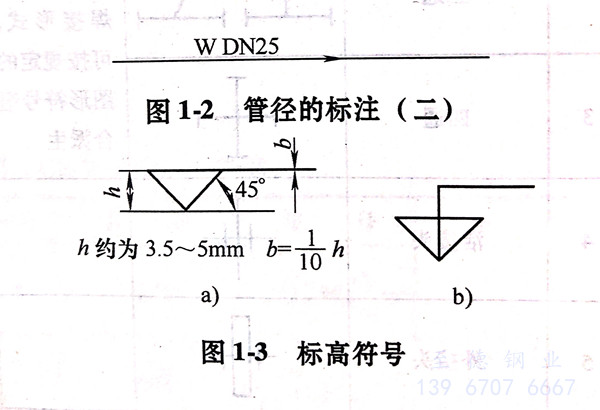

①. 標高符號一般采用圖1-3a的形式。當注寫位置不夠時，也可采用圖1-3b的形式。
②. 標高的單位一律為m.
③. 管路一般注管中心的標高。必要時，也可注管底的標高。
④. 標高一般注至小數點以后二位。
⑤. 零點標高注成±0.00,正標高前可不加正號（＋），但負標高前必須加注負號（－）。

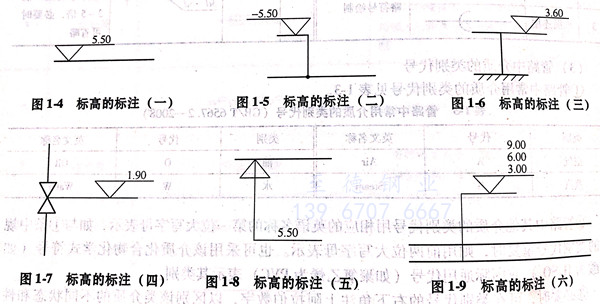

⑥. 標高一般應標注在管路的起始點、末端、轉彎及交點處，如圖14~圖1-8所示，如需同時表示幾個不同的標高時，可按圖1-9的方式標注。
2. 管件

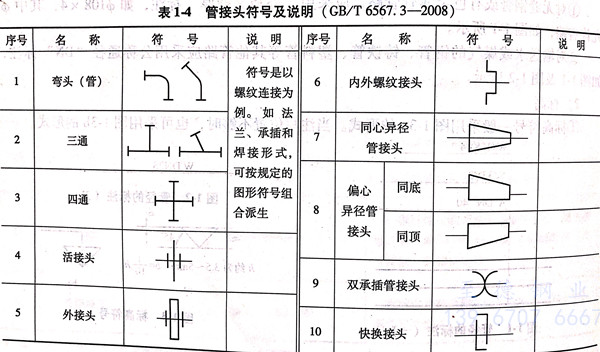

a. 管接頭符號及說明 （見表1-4 ）

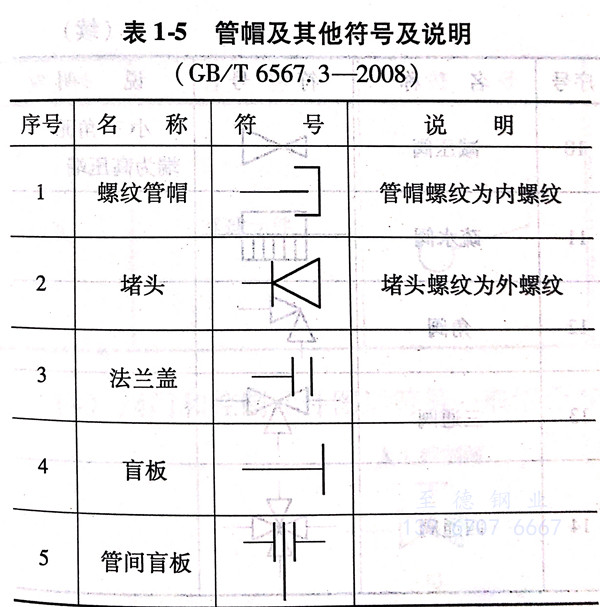

b. 管帽及其他符號及說明（見表 1-5）

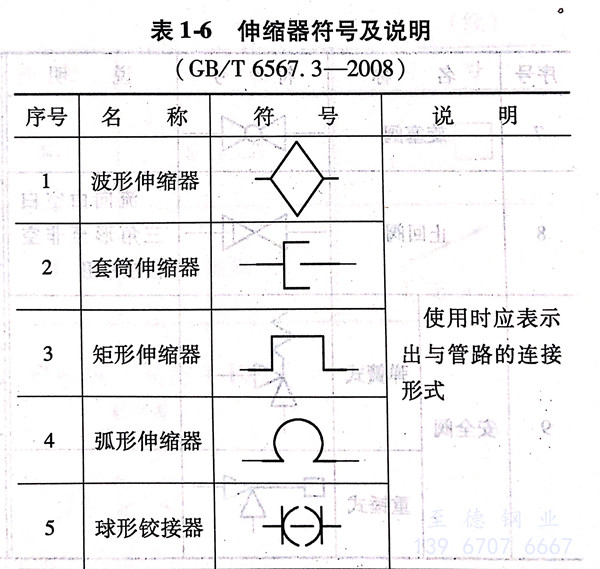

c. 伸縮器符號及說明 （見表 1-6 ）

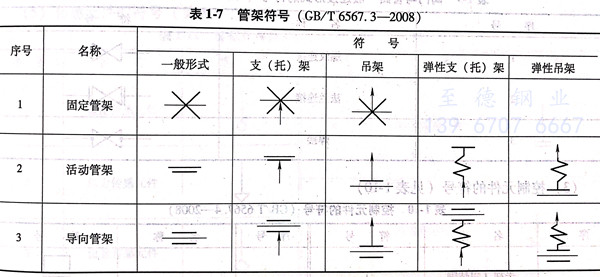

d. 管架符號 （見表 1-7 ）
3. 閥門及控制元件

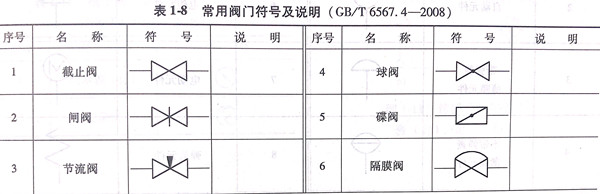

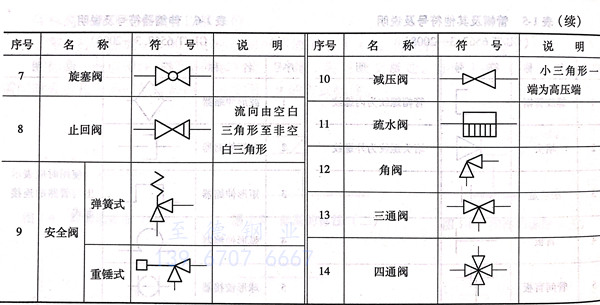

a.常用閥門符號及說明 （見表 1-8 ）

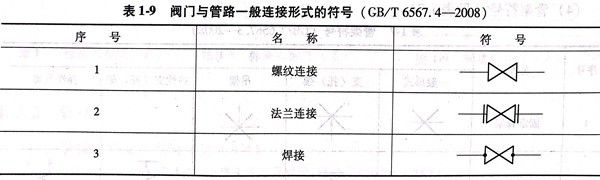

b. 閥門與管路一般連接形式的符號（見表 1-9）

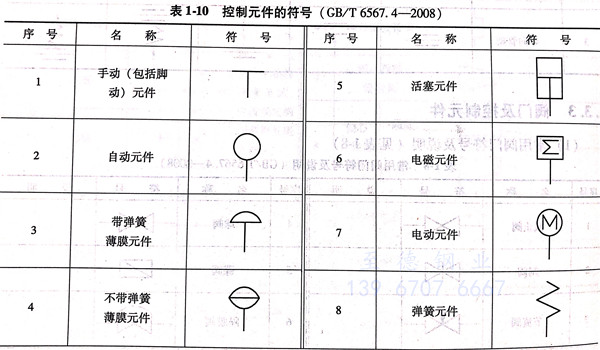

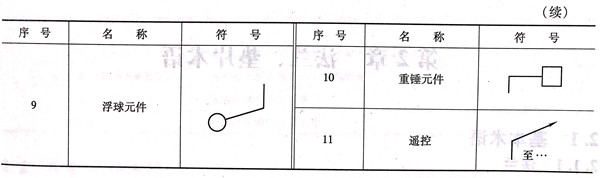

c. 控制元件的符號 （見表 1-10 ）

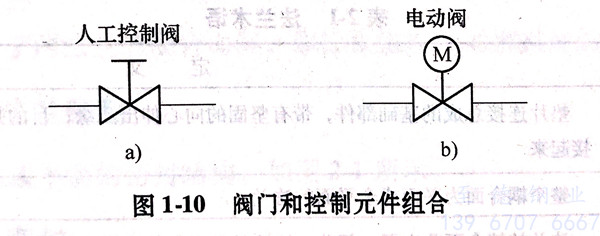

d. 閥門和控制元件圖形符號一般組合方式的示例（見圖 1-10）

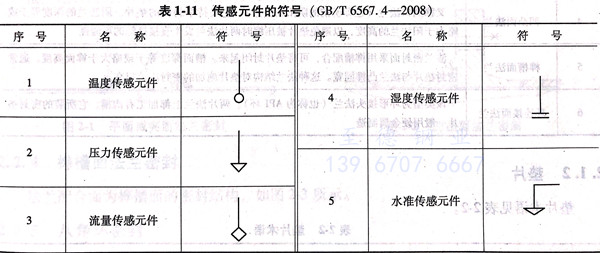

e. 傳感元件的符號（見表 1-11 ）

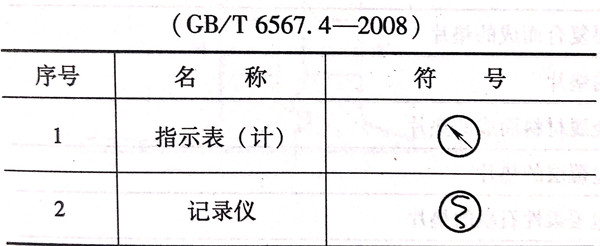

f. 指示表（計）和記錄儀符號（見表 1-12）

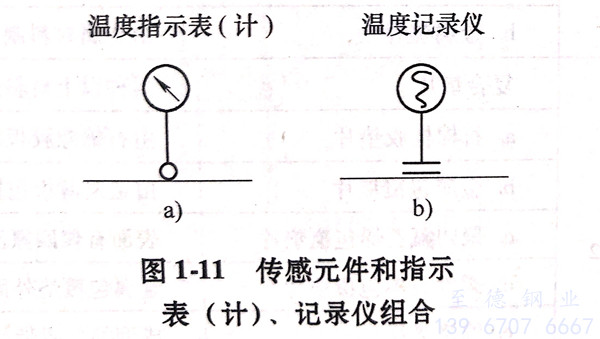

g. 傳感元件和指示表（計）、記錄儀的圖形符號組合示例（見圖 1-11）
