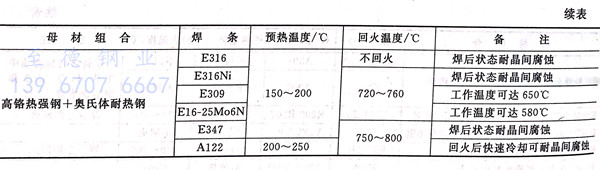

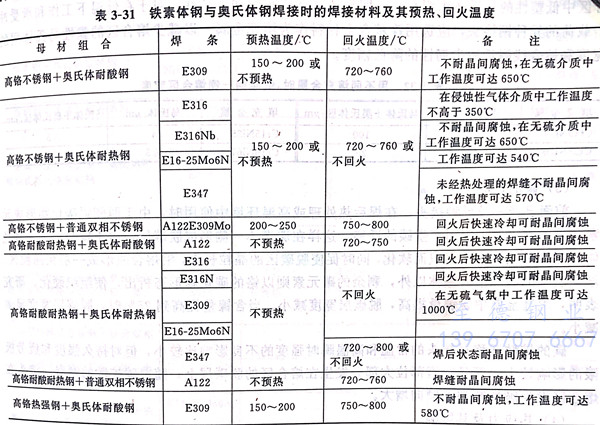

鐵素體鋼與奧氏體鋼焊接時(shí)的焊接工藝基本上和珠光體鋼與奧氏體鋼焊接時(shí)的焊接工藝相同，其焊接材料原則上既可以采用鐵素體類不銹鋼焊接材料（如E410等），也可以采用各種鉻鎳奧氏體鋼焊接材料。根據(jù)Schaffler圖可以初步估算焊縫金屬的組織，無(wú)論采用上述任何一種焊條，熔合比為40%時(shí)的金相組織類型與焊材熔敷金屬的金相組織基本相同。由于奧氏體焊接材料對(duì)焊接工藝要求不嚴(yán)，即使有更大的熔合比，仍能保持與熔敷金屬相宜的組織，有較好的抗裂性能和較好的塑韌性。所以實(shí)際生產(chǎn)中一般選用奧氏體焊接材料。為防止碳的擴(kuò)散遷移，還可以采用鎳基合金為焊接材料。鐵素體鋼與奧氏體鋼焊接時(shí)，依照其母材的組合可參照表3-31選擇焊接材料。
