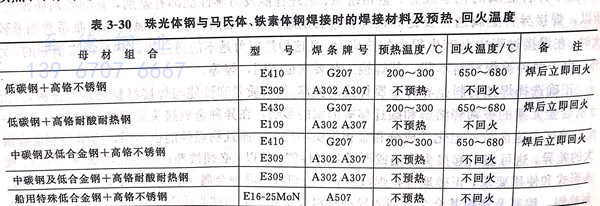

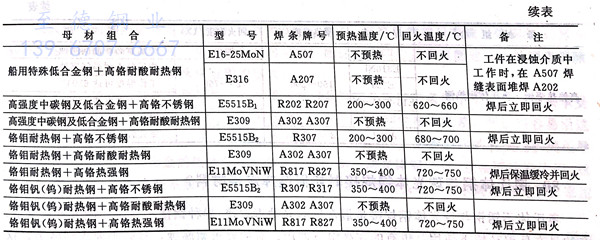

珠光體鋼與鐵素體鋼進(jìn)行異種鋼焊接時(shí)，通常即可選用珠光體鋼焊接材料，又可能選用鐵素體焊接材料。當(dāng)珠光體鋼與Cr12%型鋼焊接時(shí)，如果采用珠光體鋼焊接材料就容易在熱影響區(qū)產(chǎn)生裂紋，而采用鐵素體焊接材料就能基本上防止這類裂紋的產(chǎn)生。由于電弧的強(qiáng)烈攪拌作用，這種焊接接頭的過(guò)渡層在焊后冷卻過(guò)程中可能產(chǎn)生淬硬馬氏體組織，所以這類異種鋼焊接時(shí)，不僅需要預(yù)熱，而且需要焊后緩冷或及時(shí)回火處理。當(dāng)不能進(jìn)行預(yù)熱或回火處理時(shí)，也可選用奧氏體不銹鋼焊接材料。珠光體鋼與馬氏體、鐵素體鋼焊接時(shí)的焊接材料及預(yù)熱、回火溫度見(jiàn)表3-30。
